fastMES for Semiconductor FAB 前段与后段流程在FAB前段洁净室中,作业人员携带晶圆盒依次将其投入曝光、涂胶显影、蚀刻、沉积设备。每台设备通过PDA登记LOT投入后,配方管理(RMS)下发并加载该设备的配方,加工过程中实时采集工艺数据,并通过PDA登记LOT完成。沉积结束后,为制作下一层,从曝光开始重复相同工艺。在FAB后段,通过平板投入LOT,晶圆依次经过减薄研磨、切割、固晶、键合、塑封、ET工序,并通过PDA登记LOT完成。所有LOT履历与设备数据均汇集到fastMES。PASSLOT 投入LOT 完成RCP配方加载数据采集配方加载数据采集配方加载数据采集配方加载数据采集fastMES配方管理 (RMS)工艺数据 (EDC · SPC)1曝光2涂胶显影3蚀刻4沉积1减薄 · 研磨2切割3固晶4键合5塑封6ET循环 · Layer 1循环 · Layer 2循环 · Layer 3LOT 投入 · 平板LOT 完成 · PDAFAB 前段 · 洁净室FAB 后段LOT 投入 · 完成配方加载设备 · 工艺数据

fastMES for Semiconductor

fastMES for Semiconductor是专为晶圆加工及封装的半导体企业打造的MES,可控制FAB前段与后段工艺,并将配方及特性管理细化到每一片晶圆,是一套专业的半导体解决方案。

Benefit
实时采集与分析工艺信息 / 精准追溯异常良率的原因 / 自动生成客户专属标签及检验报告 / 按客户实时追踪质量 / 自动判定测量数据的质量 / 工艺标准化 / 降低合规成本

咨询申请

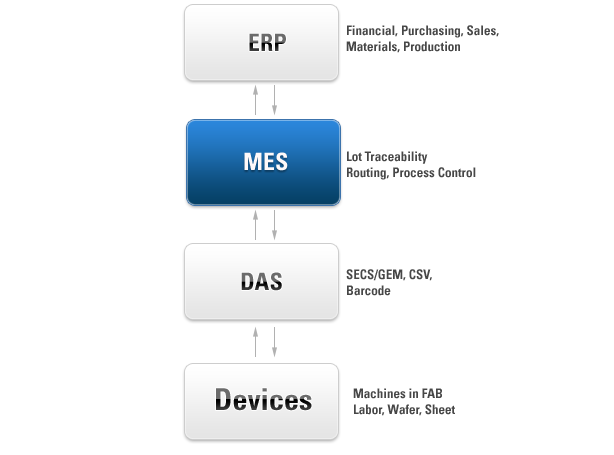

概念图

MES位于系统的核心,是整个制造系统信息的枢纽。它从ERP系统获取生产/交货计划、产品/物料等基础信息,执行实际的生产制造活动。MES负责半导体制造工艺(存储器、非存储器、晶圆代工、LED等晶圆加工及封装)的全过程,取代传统的流程卡(Traveler Sheet)和作业单(Run Sheet)。

概念图
